技术原理：层流等离子体成套装备由层流等离子体专用电源、冷水机组、气源与流量控制器、层流等离子体发生器工作组成。在直流电能的作用下，通过专用层流等离子体发生器将工作气体（氮气及其混合气体）电离形成层流等离子体束流。所产生的层流等离子体束流具有以下特征：

① 功率10-80 kW可定制；

② 热晗值>20kJ/g；

③ 束流长度：最长>500mm；

④ 工作噪声：<100db；

⑤ 出口中心温度：>5000℃；

⑥ 束流扰动小，轴向温度梯度小，对被处理对象的表面曲线不敏感。

图1 层流等离子体成套装备

1. 产品型号及技术参数

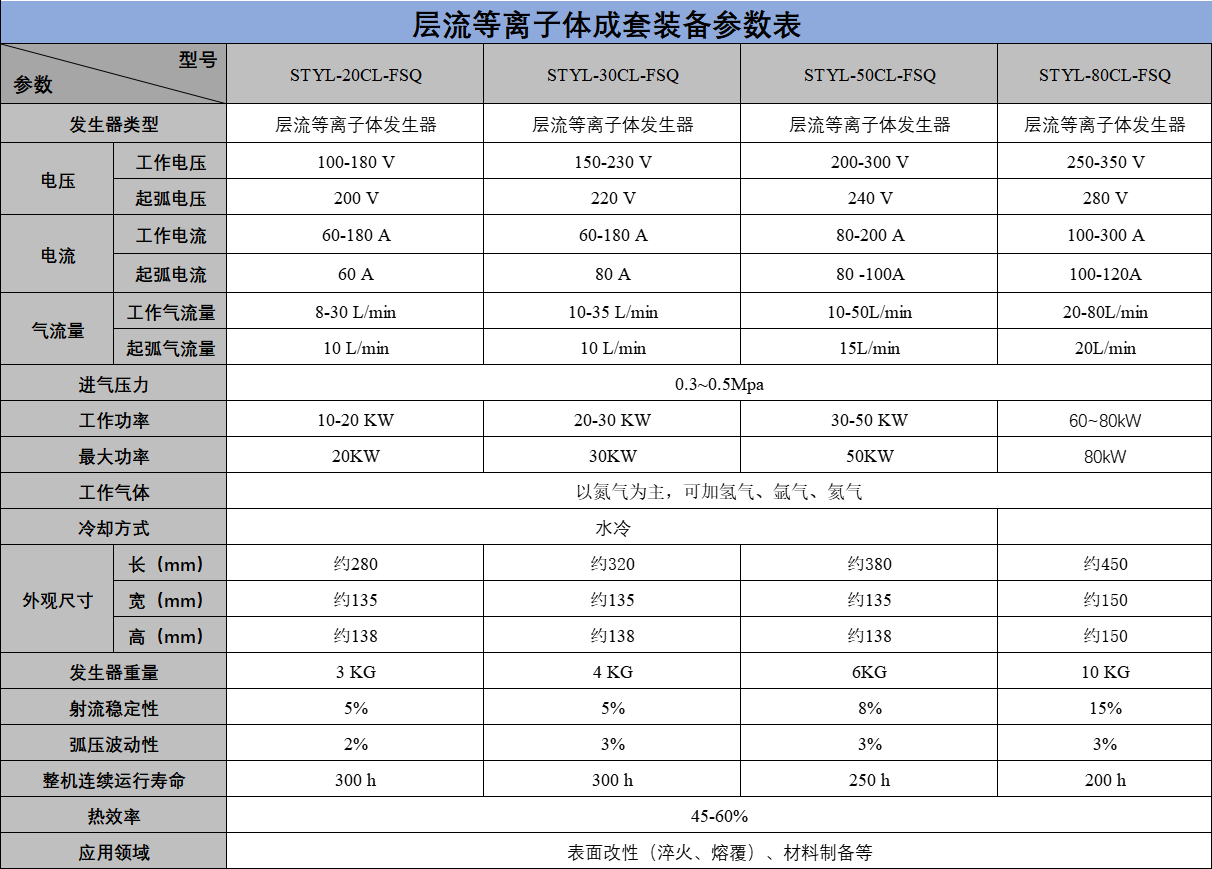

目前公司主要提供STYL-20CL、STYL-30CL、STYL-50CL型层流等离子体成套装备，其它型号可定制开发，相关型号及技术参数如下表所示：

                                                                                                                                                                                                              图 2. 典型层流等离子体发生器外观及主要尺寸

1、STYL-30CL-FSQ

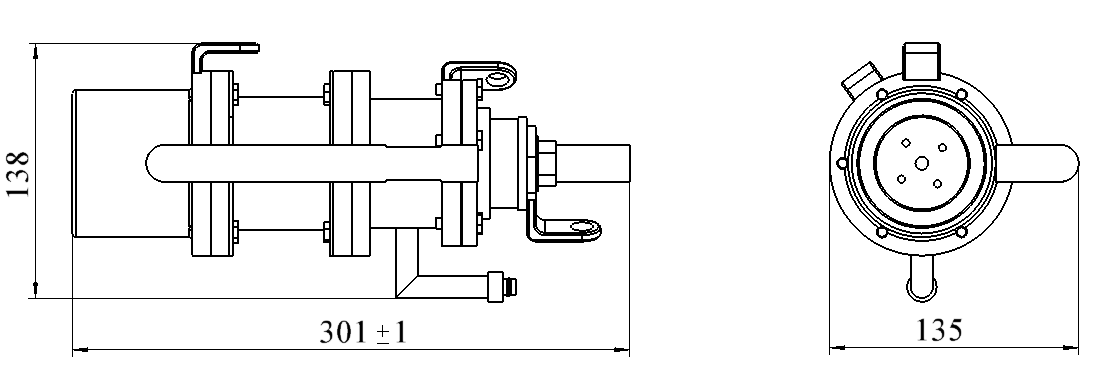

图3. 30KW层流等离子体发生器

2、STYL-50CL-FSQ

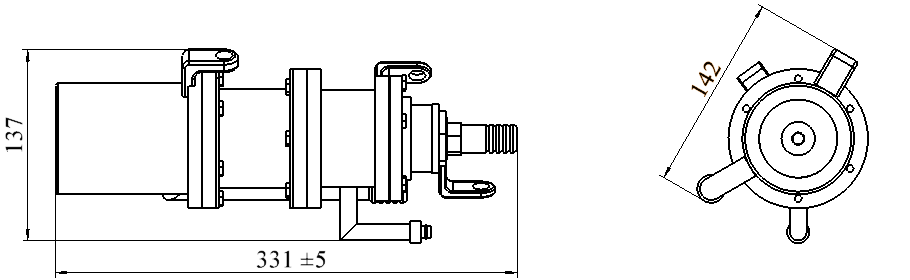

图4. 50KW层流等离子体发生器

3、层流等离子体发生器系列产品外观

图5.层流等离子体发生器外观

4、层流等离子体成套装备产生的层流等离子体束

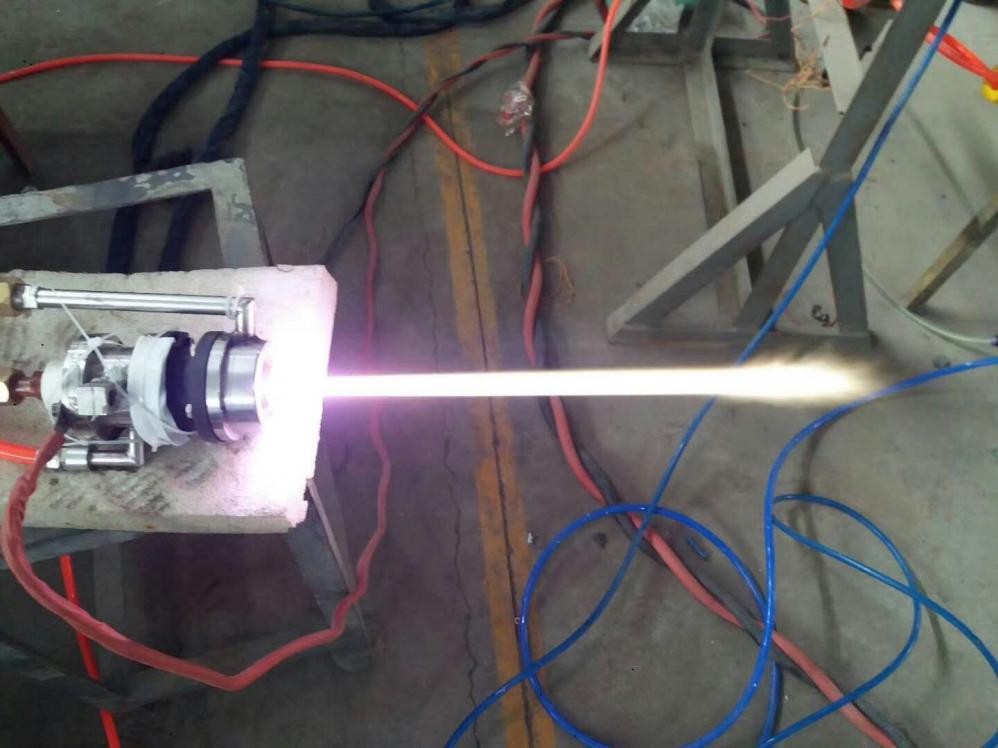

图6.20kW层流等离子体束实物图

附件：层流等离子体发生器参数表.xlsx
